Micro Motion-K-FT_R050S-2400S

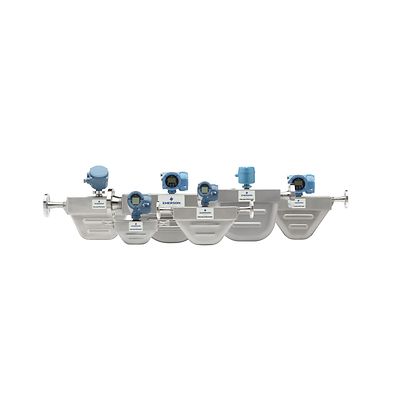

Micro Motion R-Series Coriolis Meter Consisting of R050S Sensor and 2400S Transmitter

仕様

Micro Motion R050Sズコリオリ流量計, 1/2 インチ (DN15), 316Lステンレス鋼
質量流量精度(液体)
指示値の±0.50%(標準)指示値の±0.40%(オプション)
質量流量の再現性(液体)
指示値の±0.25%(標準)指示値の±0.20%(オプション)
体積流量精度(液体)
指示値の±0.50%
体積流量の再現性(液体)
指示値の±0.25%
質量流量精度(気体)
指示値の±0.75%
質量流量の再現性(気体)
指示値の±0.50%
密度精度(液体)
±0.01 g/cm³ (10.0 kg/m³) (標準)±0.003 g/cm³ (3.0 kg/m³) (オプション)
温度 精度
読み値の±1 °C ±0.5%
センサ最大 作動圧
1,450 psig (100 barg)
流量計 承認、校正、および認証

•CSA
•IECEx
•NEPSI
•ATEX
Micro Motion 2400S コンパクト一体式取付けトランスミッタ
出力変数
質量 & 体積流量
ネット製品のコンテンツ/流量

容量
濃度
ローカルディスプレイ
2線 LCD パネルを使用した標準ユーザーインタフェース
2個のクリップ (HART/Bell 202 接続用) (トランスミッタのハウジングカバーを取り外す必要があります)
ローカル動作用の2つのメンブレインプッシュボタン (トランスミッタのハウジングカバーを取り外す必要があります)
ガラスまたはプラスチックレンズオプション
電力
自動切換式 AC/DC は、電源電圧を自動認識。
85 ~ 265 VAC、50/60 Hz、4 W(通常)、7 W (最大)
18 ~ 100 VDC、4 W 通常、7 W (最大)
低電圧指令 (2006/95/EC)、EN 61010-1 (IEC 61010-1) と設置 (過電圧) カテゴリ II、汚染度2
入力/出力信号 (アナログ出力オプション)
チャネル A:
1つの有効な 4 ~ 20 mA 出力
非本質安全 チャネル B (設定変更可能)、以下のいずれか
アクティブ/パッシブのいずれかの頻度での出力
1つのアクティブまたはパッシブなディスクリート出力
1つのアクティブまたはパッシブなディスクリート入力
入力/出力信号 (PROFIBUS-PA オプション)
デジタル双方向 PROFIBUS-DP信号
入力/出力信号 (DeviceNetオプション)
デジタル双方向 DeviceNet 信号(現在廃番)
HART
Bell 202 信号は、プライマリ出力(ミリアンペア)にスーパーインポーズされています
HART の通信は、PROFIBUS と DeviceNet トランスミッタでは使用できません。
取付けオプション
フィールドマウント、一体型センサ
アプリケーションの種類
継続プロセス制御
2相流量計/同伴ガス
メータ性能検証
危険物に関する認定
Class I Division 2
Zone 2

機能

Micro Motion R050Sズコリオリ流量計, 1/2 インチ (DN15), 316Lステンレス鋼
  • 基本的な液体の質量流量、体積流量を計測できる高性能なコンパクト設計
  • ほとんどの液体で使用できる 316L ステンレス鋼構造が可能で、柔軟性が向上しています
  • 流量変数のみのアーキテクチャを提供する一体型伝送器により、費用を削減
  • 頑丈な伝送器オプション: クラス I、ディビジョン 1 /ゾーン 1 ハウジング、オプションのローカルオペレーターインターフェース付きから選択
  • CSA(クラス 1 ディビジョン 1 グループ C および D、クラス 1 ディビジョン 2 グループ A、B、C および D)、ATEX、IECEx、Ingress Protection 66/67、NAMUR 規格などを含む、広範なメータ承認および認証
  • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
  • コンパクト設計なのでたいていの場所に設置可能です
Micro Motion 2400S コンパクト一体式取付けトランスミッタ
  • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断を受信
  • スマートメータ性能検証により、プロセスを中断することなくリアルタイムでの完全な計測を実現
  • バッチ、積荷、気泡混入用途に最適な二相流計測機能を採用しています
  • ディスプレイの光学スイッチにより、トランスミッタカバーの取外しが不要です
  • Class 1、Div. 2(Zone 2)危険場所防爆認定(センサおよびトランスミッタ)に依拠
