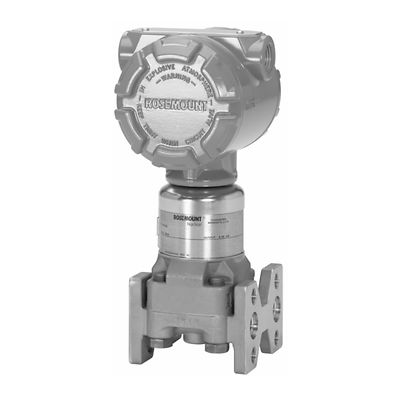

Rosemount-P-3152K Pressure Transmitter

Rosemount™ 3152K 原子力用途認定済み圧力伝送器

お見積りのご依頼
参考情報

製品概要

Rosemount 3152K原子力用圧力伝送器は、原子力アプリケーションを正確に計測するよう設計されたアナログ圧力伝送器です。この伝送器は、保守部品のトレーサビリティ、特別な原子力浄化、静水圧試験など、製造プロセス中の厳しい品質管理を提供します。対象となるアプリケーションには、原子炉格納容器の内部と外部の軽水炉（BWR、PWR、PHWR）における軽度の事故環境が含まれます。

仕様

出力信号
4-20 mA
レンジダウン
最大 10:1（5:1（レンジ 1 の場合 ））
測定範囲
最大 13.79 MPa（2000 psi）差圧、最大 27.58 MPa（4000 psig）ゲージ圧、最大 27.58 MPa（4000 psig）絶対圧
ハウジング材質
316L SST、アルミニウム
プロセス接液材質
316L SST、合金 C-276
測定レンジ
5g（耐震）と 8g（APC）までの振動
放射定格
50 kGy（5 Mrad）TID ガンマ放射
蒸気/圧力温度
LOCA/HELB 160°C (320°F) 1 時間
認定基準
KTA 3505
放射定格
この Web サイトに掲載されている製品データシートおよびマニュアルは、一般的な製品情報のみを対象としており、正誤表が含まれています。これらは、最新のリビジョンを表すものではなく、最新の製品通知がある場合はその情報を含むこともあります。
連絡先情報
最新情報については、Rosemount Nuclear Instruments, Inc.（1-952-949-5207 またはRNII.info@emerson.comまでお問い合わせください。

機能

  • 放射線、振動および蒸気圧/温度性能に対応した KTA 3505 に準拠した穏やか環境に適合
  • 品質管理には、圧力保持部品のトレーサビリティ、特殊な原子力洗浄および静水圧試験が含まれます
  • 伝送器の定格には、50kGy（5Mrad）の TID ガンマ放射および 5g（耐震）と 8g（APC）までの振動が含まれます
  • 信頼性の高い測定のために 0.2％ の基準精度を確保
