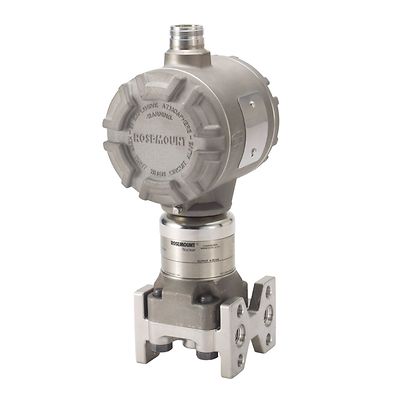

Rosemount-P-3154K Pressure Transmitter

Rosemount™ 3154K 原子力用途認定済み圧力伝送器

製品概要

Rosemount 3154K原子力用途認定済み圧力伝送器は、原子力発電所の過酷な環境の要求を満たすように設計されたアナログトランスミッタです。この伝送器は、正確な圧力測定を提供し、長寿命で信頼性の高い性能を提供します。蒸気圧力/温度性能を特長とするこのデバイスは、KTA 3505に準拠しており、350kGy(35Mrad)のTIDガンマ線の放射レベルと最大5gの地震と7gのAPCの振動レベルに耐えます。

出力信号
4-20 mA
レンジダウン
最大 10:1(5:1(レンジ 1 の場合 ))
測定範囲
最大 13.79 MPa(2000 psi)差圧、最大 27.58 MPa(4000 psig)ゲージ圧、最大 27.58 MPa(4000 psig)絶対圧
ハウジング材質
316 SST
プロセス接液材質
316 SST
測定レンジ
5g(耐震)と 7g(APC)までの振動
放射定格
350 kGy(35 Mrads)TID ガンマ放射
蒸気/圧力温度
160°C (320°F) 1 時間
認定基準
KTA 3505
放射定格
この Web サイトに掲載されている製品データシートおよびマニュアルは、一般的な製品情報のみを対象としており、正誤表が含まれています。これらは、最新のリビジョンを表すものではなく、最新の製品通知がある場合はその情報を含むこともあります。
連絡先情報
最新情報については、Rosemount Nuclear Instruments, Inc.(1-952-949-5207 またはRNII.info@emerson.comまでお問い合わせください。

機能

  • 放射線、振動および蒸気圧/温度性能に対応した KTA 3505 に準拠し、測定要求に適合
  • 耐久性の高い設計で、過酷な事故環境や厳しい条件に対応
  • 1 時間の 160 °C(320 °F)の蒸気圧/温度性能
  • 信頼性の高い測定のために 0.2% の基準精度を確保
  • 品質管理には、圧力保持部品のトレーサビリティ、特殊な原子力洗浄および静水圧試験が含まれます
