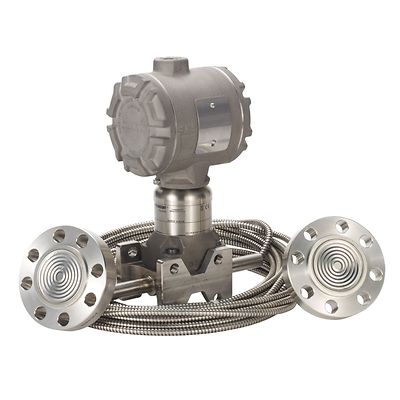

Rosemount-P-3159 Remote Diaphragm Seals

Rosemount™ 3159 原子力用途認定済みリモート・ダイヤフラム・シール

製品概要

Rosemount 3150シリーズの原子圧伝送器に使用するために設計されたRosemount 3159 Nuclear Qualifiedリモートダイアフラムシールは、過酷なプロセス条件から伝送器を分離するように設計されています。これらのシールは工場で組み立てられ、制御、監視、および安全アプリケーションの最大の性能を保証するためにテストされています。この製品は、IEEE Std 323™-1974/1983/2003およびIEEE Std 344™-1975/1987/2004に準拠しており、耐久性のある設計は軽度で過酷な環境にも耐えます。

出力信号
該当する伝送器の仕様を参照してください
レンジダウン
該当する伝送器の仕様を参照してください
測定範囲
最大 13.79 MPa(2000 psi)差圧、最大 27.58 MPa(4000 psig)ゲージ圧、最大 27.58 MPa(4000 psig)絶対圧
ハウジング材質
316L SST
プロセス接液材質
316L SST
測定レンジ
8.5g ZPA 耐震
放射定格
112 Mrad(1.12 MGy)TID ガンマ放射
蒸気/圧力温度
435°F (224°C ) 蒸気/温度
認定基準
IEEE 規格 323™-1974/1983/2003
IEEE 規格 344™ – 1975/1987/2004
製品パンフレット
この Web サイトに掲載されている製品データシートおよびマニュアルは、一般的な製品情報のみを対象としており、正誤表が含まれています。これらは、最新のリビジョンを表すものではなく、最新の製品通知がある場合はその情報を含むこともあります。
お問い合わせ先情報
最新情報については、Rosemount Nuclear Instruments, Inc.(1-952-949-5200 またはRNII.info@emerson.comまでお問い合わせください。

機能

  • 業界標準ソリューションの IEEE 規格 323-1974/1983/2003 および IEEE 規格 344-1975/1987/2004 に準拠
  • 112 Mrad TID ガンマ(1.12 MGy TID ガンマ)の放射線被ばくおよび最大 8.5g ZPA の耐震レベルに対応し、プロセス要求に適合
  • 穏やかな環境でも過酷な環境でも適切に動作する耐久性のある設計
  • シールが工場組み立て済みおよび検査済みで、最大限の性能を保証
