  • Rosemount™ USM341416 Senior Sonic ガス超音波流量計 - 四経路式 - 16 インチ
Rosemount-USM341416 Gas Ultrasonic Flow Meter-16 Inch

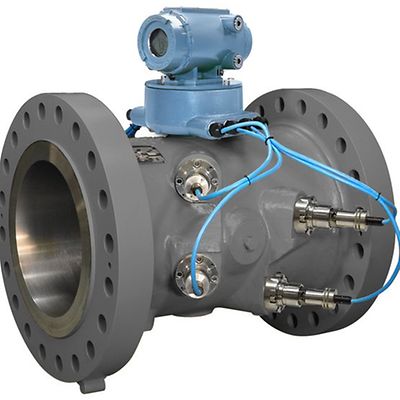

Rosemount™ USM341416 Senior Sonic ガス超音波流量計 - 四経路式 - 16 インチ

型式選定
ラインサイズを計算
参考情報
ワークスペースに追加

製品概要

この次世代の四経路式超音波メータは管理輸送用途向けに設計され、よりパワフルになって新登場した Rosemount 3410 シリーズの電子装置を使用してサンプリング速度を著しく向上させる一方で、現場実証済みの SeniorSonic 弦状メータの設計を踏襲しています。

仕様

精度
流量校正範囲全体にわたり、相対的に読取値の ±0.01%
繰返し精度
1.5 ～ 30.5 m/s (5 ～ 100 fps) で読取値の ±0.5 %
Velocity（速度）
定格性能は最大 100 fps (30 m/s)、サイズによよりオーバーレンジ性能が 125 fps (38 m/s) を超える
動作温度範囲
T-21 変換器: -20°C ～ +100°C (-4°F ～ +212°F)
T-22 変換器: -50°C ～ +100°C (-58°F ～ +212°F)
動作圧力範囲
T-21/T-22 変換器: 689 ～ 27,579 kPag (100 ～ 4,000 psig)
T-21/T-22 変換器: 縮小 Qmax で利用可能な最小動作圧力 345 kPag (50 psig)
T-22 変換器: 0 ～ 689 kPag (0 ～ 100 psig) 独立した変換器が必要
素材
炭素鋼およびステンレス鋼

機能

  • 旋回流、流れの交差、非対称の流れ、乱気流を示すフロープロファイルの 3D ビューにより問題解決をスピードアップ
  • 計器の正常性や較正サイクルの状況を容易に把握でき、コストやダウンタイムの最小化を図ることが可能
  • AGA 8 (圧縮率) と AGA 10 (音速) の自動計算による手動エラーの軽減
  • フルボア設計では圧力が徐々に降下することを実質的に排除できるため、エネルギーコストの削減が可能
  • 双方向の流量測定と流量計数の増加によるより優れた動作効率
  • 頑丈な設計の Rosemount T-20 シリーズ変換器は過酷な環境でも優れた性能を発揮します
    変圧器モジュールは現地交換が可能なため、メンテナンスを簡素化しアップタイムを最大限に伸ばすことができます
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
  • 最高 6 つの周波数またはデジタル出力を備えた新しいタイプ 4 CPU モジュールで I/O を増大
