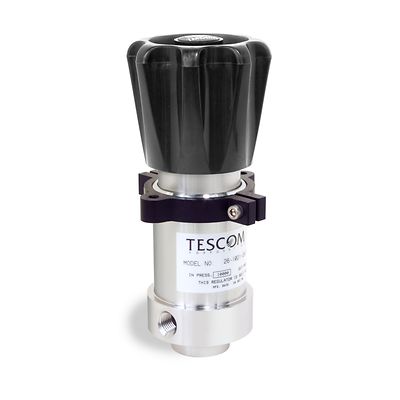

Tescom-P-26-1000

TESCOM™ 26-1000 シリーズ圧力レギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

26-1000シリーズは、最大690 bar (10,000 psig) の圧力を制御します。この減圧レギュレータには、出口圧力を減圧するためのベントが標準装備されています。26-1000シリーズでは、 製品に汎用性を持たせるためにスプリングとセンサを交換できます。低トルクハンドノブは調整が簡単です。試験装置、校正スタンド、製造装置の使用向けに理想的です。

仕様

最大入口圧力
ステンレス鋼: 690 bar (10,000 psig)
真ちゅう: 415 bar (6000 psig)
出口圧力範囲
0.3～35、0.3～55、0.7～105、1～175、1.7～275、3.4～415、14～690 bar
(5～500、5～800、10～1500、15～2500、25～4000、50～6000、200～10,000 psig)
本体材質
316 ステンレス鋼または真ちゅう
シート材質
メインバルブシート: Vespel®
ベントバルブシート: CTFE
ボンネット
300 シリーズステンレス鋼
バックアップリング
Teflon®
40ミクロンフィルタ
300シリーズステンレス鋼またはブロンズ
トリム
300 シリーズステンレス鋼
ポートサイズとタイプ
入口/出口ポートタイプ: SAE、NPTF、MS33649、高圧、中圧
入口/出口ポートサイズ: 1/4、3/8 (NPTF のみ)
動作温度
-40 ～ 74℃ (-40 ～ 165°F)
流量係数
標準: Cv = 0.06
オプション: Cv = 0.02, 0.12, 0.30
負荷タイプ
空気比、ドーム、バイアス、レンチ調整
重量（ゲージなし）
ステンレス鋼: 5.5 lbs / 2.5 kg
真ちゅう: 5.7 lbs / 2.6 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 7種類の出口圧力レンジへの変換が容易
  • キャプチャーベント使用可能
  • 各種入口/出口ポートオプション
  • 真ちゅう製またはステンレス鋼製を選択可能
  • 非平衡型ステムによる確動遮断
  • ピストン式センサなので安全性と信頼性が高い
  • 幅広く圧力設定を選べるので感度に優れている
  • すべての圧力レンジでゼロ bar (psig)にベント
