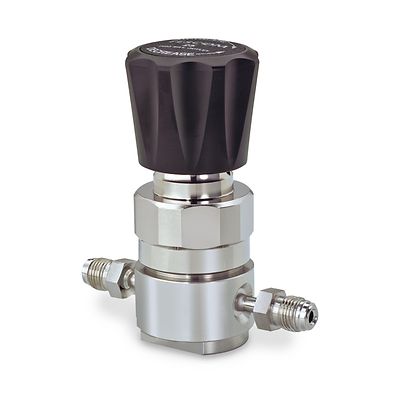

TESCOM™ 64-2600 シリーズ電子圧力レギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

64-2600シリーズ高純度減圧レギュレーターは、費用対効果に優れ、10 Raの表面処理を施したステンレス鋼組成で、エレクトロニクス用洗浄が施されています。入口圧力は 600 または 3500 psig / 41.4 または241 barで、出口圧力は最大250 psig / 17.2 barです。1/4 "ユースポイント、ガスキャビネット、半導体製造、バルブ・マニホールド・ボックス、研究室での使用に理想的です。　

仕様

圧力定格
最大入口圧力： 600または3500 psig / 41.4または241 bar
出口圧力レンジ： 0～30、0～60、0～100、0～150および250 psig / 0～2.1、0～4.1、0～6.9、0～10.3および17.2 bar
材料
本体：316L ステンレス鋼（電解研磨）または316L VARステンレス鋼（電解研磨）
ダイアフラム： 316Lステンレス鋼またはHastelloy®
スプリング： 316ステンレス鋼またはElgiloy®
シート
PCTFEまたはTeflon®(Vespel®は3500 psig / 241 barモデルのみのオプション)　
ステム、シート固定具、バルブガイド
316ステンレス鋼またはHastelloy®　
動作温度
PTCFEシート: -40°F ～ 140°F / -40°C ～60°C
Teflon® シート: -40&°F ～160°F / -40°C ～71°C
Vespel® シート: -40°F ～350°F / -40°C ～ 177°C
ポートサイズとタイプ
1/4 H.P.I.C.
1/4、1/2
雄型スイベル、雌型スイベル
1/4 チューブスタブ
流量係数
Cv = 0.06 (3500 psig / 241 barモデル)
Cv = 0.15 (600 psig / 41.4 barモデル)
重量（ゲージ抜き）
0.9 kg (2.0 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 優れた数値で性能と清浄度を最適化
  • 内部表面は10ミクロン/ 0.25ミクロンに仕上げられているため、パーティクルの発生や捕捉を最小限に抑えます
  • 完全な本体メタルダイヤフラムシールにより、リーク完全性を強化
  • フローストリームにバイアススプリングまたは摩擦停止装置なし
  • 調整式ストッパーが出口圧力を制限
  • 調整可能なポート付きボンネットリングを選択可能
